自由直線

　　定義：自由直線的外觀設置，如線型、線寬、線條顏色等等。

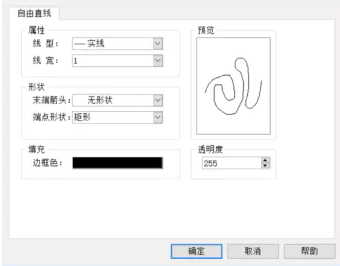

　　屬性圖

　　屬性

　　線型：自由直線的線條類型，如實線、虛線等

　　線寬：自由直線的線條寬度，即粗細

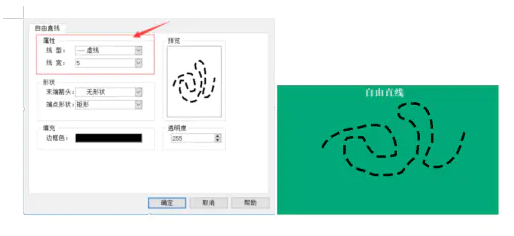

　　例：自由直線線型設置為虛線，線寬設置5，如下圖所示：

　　形狀

　　末端箭頭：設置自由直線的尾部形狀，如菱形、圓形等

　　端點形狀：設置自由直線的首尾兩端的形狀，如半圓、矩形

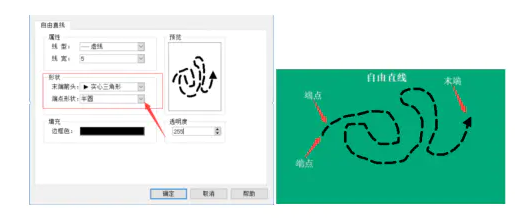

　　例：設置自由直線的末端箭頭為實心三角形，端點形狀為半圓，如下圖所示：

　　填充

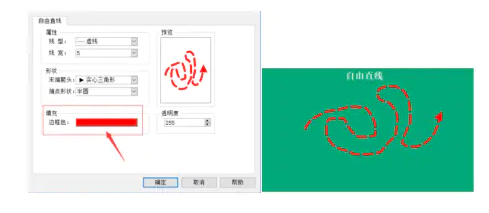

　　邊框色：自由直線的線條顏色設置，如下圖設置為紅色：

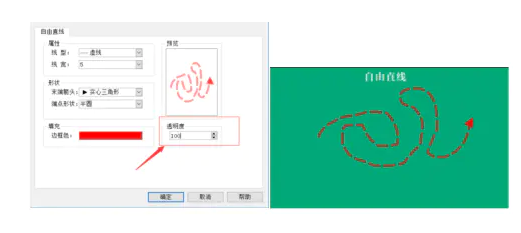

　　透明度：自由直線的透明程度設置，如下圖透明度設置為100：

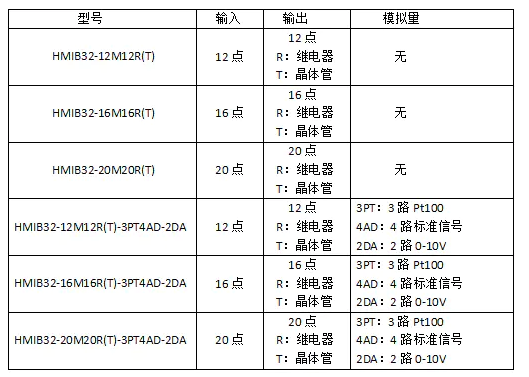

　　附：7寸HMIB32系列觸摸屏PLC一體機選型表

　　說明：

　　1、R(T) 繼電器或晶體管輸出，一臺中只能選擇一種，晶體管輸出的支持兩路高速脈沖。

　　2、PT 是指輸入溫度傳感器為Pt100

　　3、AD標準信號輸入(12位)，沒有特殊說明，標準型為0-20mA輸入

　　4、DA輸出(12位)，沒有特殊說明，標準型為0-10V輸出
